Continuità strutturale e prestazioni meccaniche dei binari
- Assicurano il perfetto allineamento dei binari
- Garantiscono la continuità meccanica della struttura
- Consentono la giunzione di binari simili o diversi
- Migliorano la ripresa dei carichi puntuali
- Si adattano a configurazioni complesse
- Ottimizzano la durabilità dell'opera
Caratteristiche tecniche
Le giunzioni Grad® sono elementi di giunzione essenziali che permettono di assicurare il collegamento tra due binari garantendo il loro allineamento e la loro continuità meccanica.
Progettate per funzionare con tutti i sistemi Grad®, ad eccezione del mini-binario, consentono anche la transizione tra diversi tipi di binari, offrendo così una grande libertà di progettazione in cantiere.
Oltre alla semplice giunzione, svolgono un ruolo strutturale migliorando la ripresa dei carichi e mettendo in sicurezza l’intera opera.
| Materiale | Alluminio 6060 T6 |
|---|---|
| Peso | PR39 : 161,8 g PR24 : 52,11 g UR39 : 178 g |
| Confezionamento | Kit completi con viti (fino a 10 giunzioni) |
| Finitura | Verniciato a polvere nero opaco RAL 9005 |
Il prodotto da ogni angolazione
CONTINUITÀ STRUTTURALE
Una giunzione affidabile per una struttura omogenea e performante.
RESISTENZA
Miglioramento delle capacità di carico e messa in sicurezza dell'opera.
POLYVALENCE
Adattamento a tutte le configurazioni, anche le più tecniche.
Istruzioni per l'uso
Le giunzioni sono state progettate per assicurare un collegamento affidabile tra due binari Grad®, garantendo la loro perfetta continuità e un allineamento preciso. Contribuiscono anche alla rigidità complessiva della struttura.
L'installazione è semplice: le giunzioni si inseriscono direttamente all'interno dei binari interessati, come illustrato qui con i binari PR39.
Durante una giunzione, permettono di collegare efficacemente i due binari, mentre un Top Link assicura la corretta distanza tra l'ultimo clip del primo binario e il primo clip del binario successivo.
Per garantire la stabilità dell'insieme e rispettare le raccomandazioni di posa, la giunzione deve essere obbligatoriamente supportata da un piedino Top Lift®.

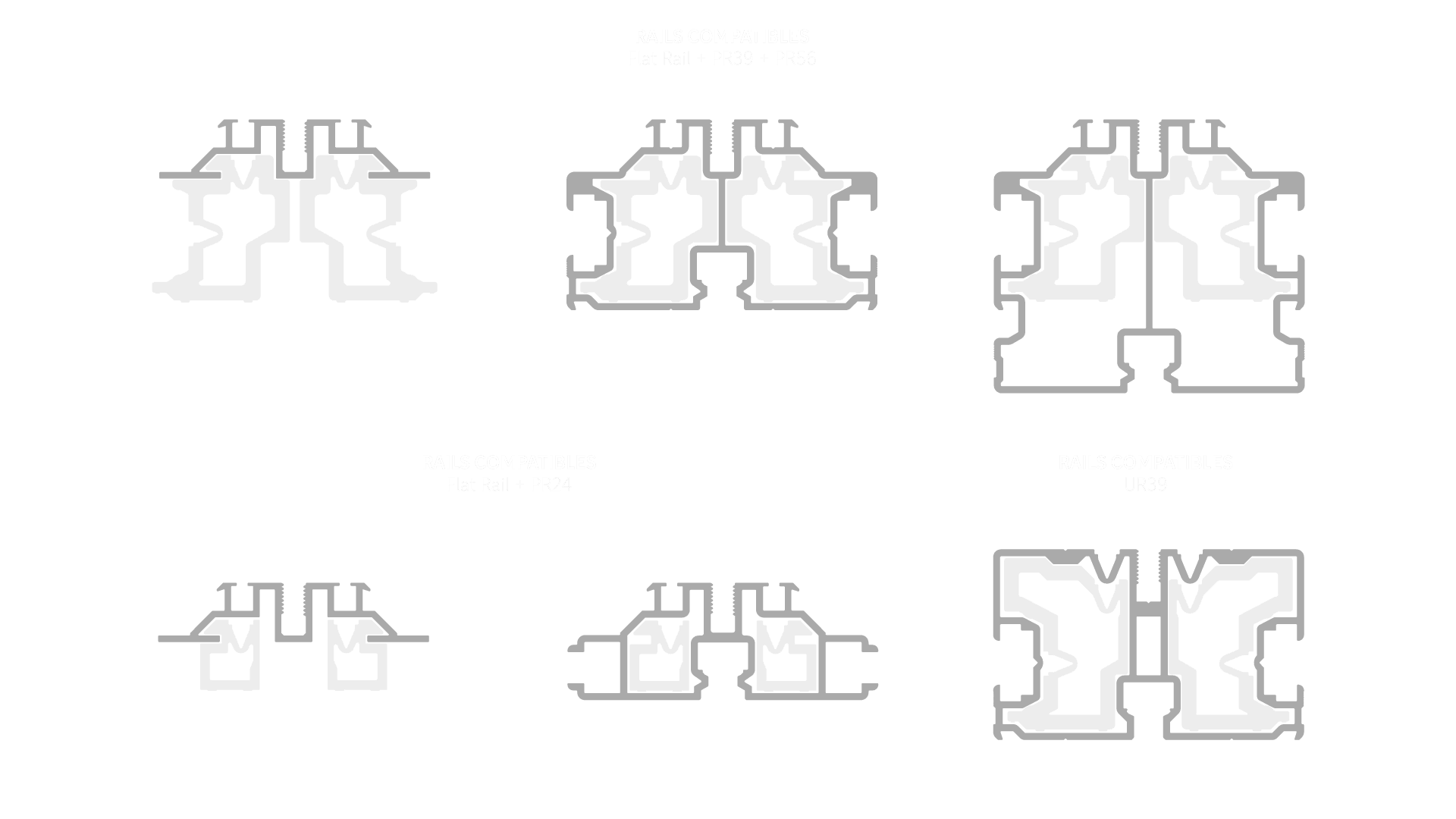

Ad ogni binario la sua soluzione
Al fine di garantire una perfetta continuità tra i diversi binari Grad®, il nostro team R&D ha sviluppato una gamma completa di giunzioni specificamente progettate per ogni profilo di binario. Ogni giunzione è quindi adattata alle caratteristiche del suo binario per assicurare un allineamento preciso, una giunzione affidabile e una continuità ottimale della struttura.
Per rispondere alle configurazioni più complesse, alcune giunzioni sono state anche progettate per assicurare il collegamento tra due profili di binari diversi. Questa soluzione permette in particolare di collegare un binario PR39 a un Flat Rail durante un cambio di livello, mantenendo la coerenza e la stabilità dell’intera terrazza.
Grazie a questo approccio, il sistema Grad® si adatta facilmente ai vincoli del cantiere garantendo al contempo un’implementazione conforme e duratura.
